ひょんなことからAzure のハブスポーク ネットワーク トポロジを作成することに。。。そういえば、テンプレートからデプロイしたことがないから少し凝ったものを作ってみようとおもって、ハブスポーク ネットワーク トポロジをやってみた。
以下にご丁寧にテスト方法まで書いてある。ちょうどいい。
Ubuntu Linux 18.04 LTSを端末として、作成した。
事前準備
事前にGit Az cli node.jsをインストールしておく
gitコマンドのインストール
apt -y install git
->Windowsならとくに不要
Az CLIのインストール
AZ CLI
https://docs.microsoft.com/ja-jp/cli/azure/install-azure-cli-apt?view=azure-cli-latest
curl -sL https://aka.ms/InstallAzureCLIDeb | sudo bash
-> Windowsなら
https://docs.microsoft.com/ja-jp/cli/azure/install-azure-cli-windows?view=azure-cli-latest&tabs=azure-cli
でインストーラからインストール
Node.jsのインストール
https://nodejs.org/ja/download/
wget https://nodejs.org/dist/v12.18.4/node-v12.18.4-linux-x64.tar.xz
tar xvfJ node-v12.18.4-linux-x64.tar.xz
cd node-v12.18.3-linux-x64/
cp -R * /usr/local
node -v
v12.18.3
->Windows (未検証）
以下をインストールする
https://nodejs.org/dist/v12.18.4/node-v12.18.4-x64.msi
コマンドプロンプトで(パスが通っているか？)
node -v
必要なモジュールのインストール
npm install -g @mspnp/azure-building-blocks
さて、あとでつまずく。以下が必要らしい。
sudo vi /usr/local/lib/node_modules/@mspnp/azure-building-blocks/src/azCLI.js
以下のようにする。(情報ソース https://github.com/mspnp/template-building-blocks/issues/418)
これをしないと、数分後に以下のエラーが発生してとまる。
error: error executing az
message:
status: null
arguments: vm list-skus –resource-type virtualMachines –zone false –subscription XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ
以下の赤字を追加
spawnOptions = spawnOptions || {
stdio: ‘pipe’,
shell: true,
maxBuffer : 1024x1024x20
};
デプロイメントファイルの入手
git clone https://github.com/mspnp/reference-architectures
cd reference-architectures/hybrid-networking/hub-spoke/
->Windowsあるいはgitが面倒なら以下をダウンロードでもいい
https://raw.githubusercontent.com/mspnp/reference-architectures/master/hybrid-networking/hub-spoke/hub-spoke.json
viやエディタで置換
vi hub-spoke.json
以下を書き換える。
ログイン名とパスワード。パスワードはAzureで使えるような複雑なパスワードのほうがいいかも。
[replace-with-username] –> youradmin
[replace-with-password] –> Yourpassword
あと共有キー。これは適当複雑なもので。
[replace-with-shared-key] –> Sharedkey
Azureへログイン
az login
[
{
“cloudName”: “AzureCloud”,
“homeTenantId”: “XXXXXXXXXXXXXXXXXXXX”,
“id”: “XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ”,
“isDefault”: true,
“managedByTenants”: [],
“name”: “従量課金”,
“state”: “Enabled”,
“tenantId”: “XXXXXXXXXXXXXXXXXXXXXXXXXXXX”,
“user”: {
“name”: “useraaaa@example.com”,
“type”: “user”
}
}
]
リージョン名を確認
az account list-locations | grep -i japan
“displayName”: “Japan East”,
“id”: “/subscriptions/XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ/locations/japaneast”,
“id”: “/subscriptions/XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ/locations/japanwest”,
“name”: “japanwest”,
“name”: “japaneast”,
“regionalDisplayName”: “(Asia Pacific) Japan East”,
“displayName”: “Japan”,
“id”: “/subscriptions/XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ/locations/japan”,
“name”: “japan”,
“regionalDisplayName”: “Japan”,
“displayName”: “Japan West”,
“id”: “/subscriptions/XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ/locations/japanwest”,
“id”: “/subscriptions/XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ/locations/japaneast”,
“name”: “japaneast”,
“name”: “japanwest”,
“regionalDisplayName”: “(Asia Pacific) Japan West”,
Japanestを使う。まぁテストだったら安いリージョンでもいい。
以下のコマンドでデプロイ実行！
azbb -s XXXXXXXX-YYYY-ZZZZ-PPPP-QQQQQQQQQQQQ -g onprem-vnet-rg -l japaneast -p hub-spoke.json –deploy
長々と実行される40分。

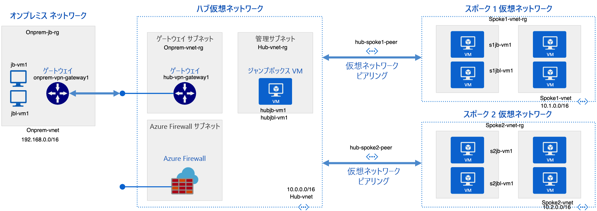

以下の環境ができあがります。ちょっと見づらいが。。。
オンプレミスネットワークにあるWindowsとLinuxのVMのみが外からログイン可能です。
注意点
VPNが２回線も貼られているので、全てのVMを止めても課金が発生しますので、必要がなければデコミしたほうがいいです。
リソースグループ削除
以下の順番でないと消せない。
az group delete –name spoke1-vnet-rg
az group delete –name spoke2-vnet-rg
az group delete –name onprem-jb-rg
az group delete –name onprem-vnet-rg
az group delete –name hub-vnet-rg
